热稳定剂的用量如何确定？

　　热稳定剂的用量需根据PVC树脂类型、制品要求、加工工艺及稳定剂种类综合确定，通常在0.5%–5%（即0.5–5 phr）之间，用量过少无法有效抑制降解，过多则可能影响加工性能或制品透明性 。
　　以下是不同类型热稳定剂的典型用量范围及影响因素：
　　一、按稳定剂种类划分的用量
　　铅盐类稳定剂
　　热稳定性强、价格低，适用于硬质PVC管材、板材等不透明制品。
　　用量：0.5%–2%（0.5–2 phr）
　　常见组合：三盐基硫酸铅（主稳定剂）+ 二盐基亚磷酸铅（辅助耐候）
　　钙锌稳定剂（环保型）
　　无毒、环保，适用于食品包装、儿童用品等高卫生要求场景。
　　用量：1%–4%（1–4 phr），软质PVC中常取上限
　　可搭配亚磷酸酯、环氧大豆油等辅助剂提升性能
　　有机锡稳定剂
　　透明性好、热稳定性优异，适合透明瓶、医药包装等高端制品。
　　用量：1%–3%（1–3 phr），部分高效产品可低于2 phr
　　过量可能导致成本上升且影响熔体流动性
　　复合稳定剂
　　多组分协同，简化配方，广泛用于注塑、挤出等工艺。
　　用量：2–3 phr 为常见区间，具体依厂家调整
　　稀土稳定剂
　　新型环保材料，耐候性好但成本较高。
　　用量：0.5%–3%（0.5–3 phr），需结合加工温度优化

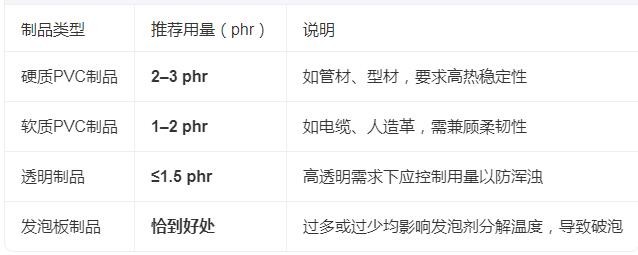

　　二、按制品类型调整用量

　　三、关键影响因素
　　加工温度与时间
　　温度越高、停留时间越长，降解风险越大，需适当增加用量 。
　　PVC树脂牌号
　　不同聚合度树脂塑化温度不同，如SG-8型树脂塑化温度较低，需适当增加稳定剂以匹配发泡剂分解温度 。
　　与其他助剂的协同性
　　增塑剂、润滑剂可能影响分散性，需预混均匀
　　环氧化合物、亚磷酸酯可与金属皂类产生协同效应，减少主稳定剂用量
　　环保法规要求
　　欧盟REACH、RoHS等法规推动无铅化，促使钙锌、有机锡等环保稳定剂用量上升 。
　　四、实用建议
　　先小试再量产：建议在正式生产前进行小型试验，测试动态热稳定时间（如刚果红法）。
　　注意加料顺序：应先将树脂与增塑剂混合至半透明，再加入热稳定剂搅拌10分钟，最后加入填料和颜料，避免局部过热失效 。
　　储存与使用：存放于阴凉干燥处，避免日晒受潮，确保活性稳定 。
